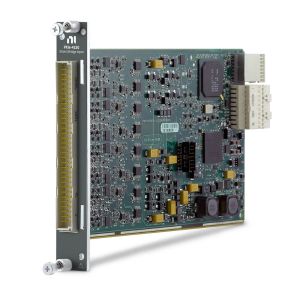

国家仪器 PXIe-4330 PXI 应变/桥输入模块
国家仪器开发了PXIe-4330(部件编号:781346-01,
194953D-02L),这是一个用于桥式传感器应用的同步输入模块.该模块通过其集成的数据收集和信号调理功能,保证了快速的数据吞吐量,同步特性和更精确的测量,具有更高的准确性.它具有八个模拟输入通道和同步采样模式,并且具有24位ΔΣADC分辨率,使其成为高密度测量系统的完美选择.
PXIe-4330 支持 ±100 mV/V 和 ±25 mV/V 输入范围进行信号调理,具体取决于激励电压 (Vex).此外,其
85 dB(直流到 1 kHz)的 CMRR 和 ±2 V
的共模电压输入范围即使在嘈杂的环境中也能保证可靠的运行.该模块通过为每个通道提供数字滤波器和抗混叠功能来改善数据质量,以应对噪声干扰.
此外,每个通道都提供了独立可编程的激励电压,以实现传感器的灵活集成.桥接完成选项包括全桥,半桥和四分之一桥模式,每个通道都可以软件选择.半桥完成提供最大±500
μV/V的精度和最大每°C 2.5 μV/V的稳定性,而四分之一桥完成支持120 Ω,350 Ω和1
kΩ的值,并且精度和稳定性在指定范围内.PXIe-4330为每个通道提供了可软件选择的分流校准,并且可以选择内部或外部参考,以进行校准.
校准值范围为33.333 kΩ至100
kΩ,保证在温度变化时传感器读数精确且漂移小.该模块提供模拟和数字触发选项,这对于数据收集非常重要.使用可定制的电平和触发模式,模拟触发是源自AI的参考触发器<0..7>.
通过软件可选的极性和去抖滤波器设置,从多个PXI线路输入的数字触发可以实现启动或参考触发.使用1023个样本的FIFO缓冲区容量,PXIe-4330允许通过编程I/O或直接内存访问(DMA)进行数据传输.为了满足各种应用需求,采样率以1
S/s到100 S/s和100 S/s到102.4 kS/s的步长提供.
模拟输入电压范围:-100 mV/V 到 100 mV/V,-25 mV/V 到 25 mV/V
最大采样率:25.6 kS/s
最大差分模拟输入通道数:8
桥接配置:四分之一桥,全桥,半桥
桥接电阻:1000 欧姆,120 欧姆,350 欧姆
